Orijinal 3D kaynak tabloları
Uygulama: Kaynak ve Montaj
Süreç:CNC İşleme
Yüzey işleme: Normal/Nitrürlenmiş
Tür: 3D
Marka: Lemar
Ürün Açıklaması
|
|

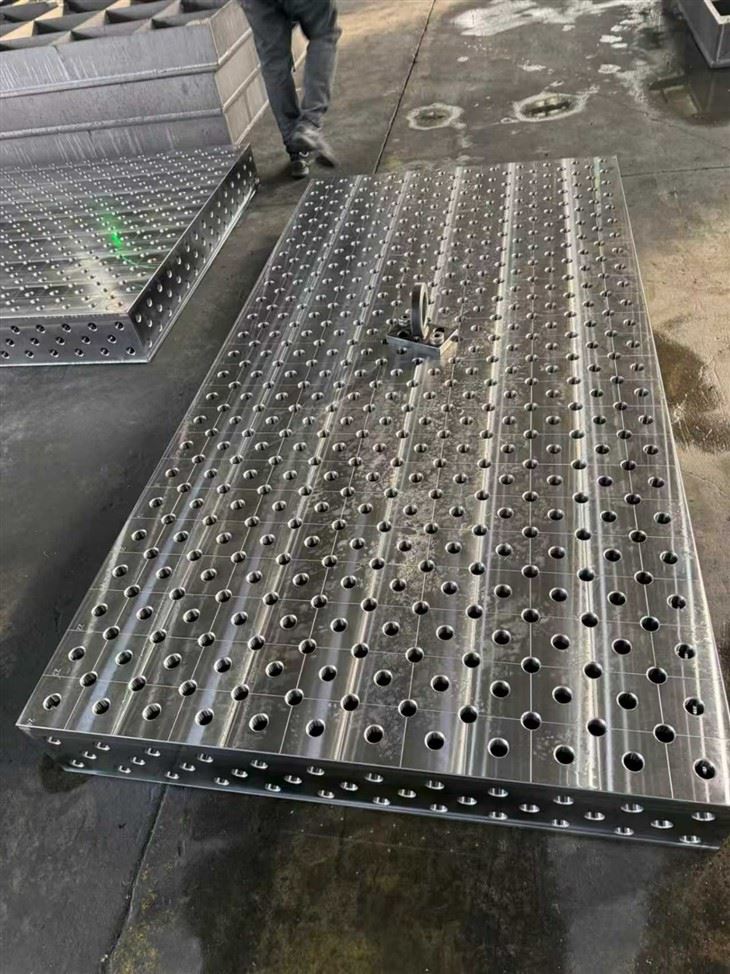

Orijinal 3D kaynak tablaları, kaynak/montajın sahada, sabit bir atölyenin dışında (inşaat sahaları, ekipman kurulum sahaları, büyük-ölçekli yapısal montaj sahaları, dış mekan bakımı ve gemilerin/inşaat makinelerinin sahada{-montajı gibi)-yapılması gereken senaryolar için özel olarak tasarlanmış, taşınabilir, modüler, yüksek-hassas ve çok-işlevli bir kaynak tezgahı platformudur.
Geleneksel sabit{0}ağır hizmet kaynak tezgahlarının aksine, temel özellikleri taşınabilirlik, hızlı montaj ve sahadaki karmaşık iş parçalarına-adapte edilebilirliktir.
Büyük kurumsal ölçek
teknolojinin geniş uygulama alanı
yüksek-kaliteli özelleştirilmiş hizmetler
Ürün Serisi
D16 serisi
Delik Çapı (D): Φ16mm (Tolerans φ16.065 - φ16,149mm)
Delik Aralığı: 50±0,05mm
Izgara Çizgileri: 50×50mm
Konumlandırma Doğruluğu: ±0,05 mm
Yan Yükseklik: 100mm/150mm
Düzlük: 0,1 mm/m'ye eşit veya daha az
Diklik: 0,05 mm/200 mm
Yüzey Sertliği: HRC45 (nitrürleme işleminden sonra)
Yüzey Pürüzlülüğü: Ra3.2μm
D28 serisi
Diyafram (D): Φ28mm (Tolerans φ28.065 - φ28,149mm)
Delik Aralığı: 100±0,05mm
Izgara Çizgileri: 100×100mm
Konumlandırma Doğruluğu: ±0,05 mm
Yan Yükseklik: 200mm
Düzlük: 0,1 mm/m'ye eşit veya daha az
Diklik: 0,05 mm/200 mm
Yüzey Sertliği: HRC42-52 (nitrürleme işleminden sonra)
Yüzey Pürüzlülüğü: Ra3.2μm
Çekirdek yapı ve temel bileşenler
3D Üç-Boyutlu Delikli Sistem Platformu (Masaüstü Ana Gövde)
- Masaüstü, üç- boyutlu bir koordinat sisteminde düzenlenmiş düzenli bir delik matrisiyle (φ28/φ16/φ22 gibi standart çaplar) kaplıdır.
- Malzeme çoğunlukla yüksek-mukavemetli dökme çelik/sfero dökümden oluşur ve tavlama gerilimi giderme, hassas işleme ve pas/aşınmaya{{1} dirençli işleme tabi tutulur.
- Yüksek düzlük, kaynak konumlandırma doğruluğunu sağlar.
Modüler Konumlandırma ve Sıkıştırma Bileşenleri (Evrensel Fikstürler)
- Konumlandırma pimleri, hızlı kelepçeler, açılı bloklar, L-şekilli destekler, teleskopik destekler, V-bloklar, flanş konumlayıcılar vb.
- Tüm aksesuarlar delik sistemiyle evrensel olarak uyumludur ve x/y/z üç-boyutlu yönlerde konumlandırma sağlanarak herhangi bir konumda hızlı bir şekilde kilitlenebilir.
Özel olarak-site içi işlemler için tasarlandı
- Katlanabilir/çıkarılabilir bacaklar, hafif yapı, tekerlekli/mobil tabanlı (sahada-sürüklemeye ve yer değiştirmeye uygun)
- Çömelme kaynağı, dikey kaynak ve baş üstü kaynak gibi -sahadaki çeşitli kaynak konumlarına uyum sağlayacak şekilde ayarlanabilir yükseklik.
- Bazı modellerde katlanabilir bir masaüstü bulunur, bu da daha küçük bir taşıma hacmi ve araçta taşımaya uygunluk sağlar.
Ana Özellikler ve Avantajlar
1. Sahada-Kaynak Yapmanın En Büyük Sorunlarını Ele Alma
- Geleneksel-sahada kaynak: Konumlandırma yok, manuel hizalama, büyük boyut sapmaları, önemli deformasyon, düşük verimlilik
- 3D kaynak masası: Hızlı konumlandırma, zorla hizalama, kontrollü kaynak deformasyonu, tek kurulumda tamamlanan birden fazla işlem
2. Temel Avantajlar
- Yüksek hassasiyet ve tutarlılık: ±0,1 mm'ye kadar tekrarlanabilir konumlandırma doğruluğu, sahada bile atölye-düzeyinde kaliteye ulaşma-
- Esnek ve çok yönlü: Tek platform, çelik borular, profiller, metal levhalar, flanşlar, braketler ve çelik yapı bileşenleri gibi çeşitli iş parçalarına uyum sağlar
- Hızlı geçiş: Karmaşık özel fikstürlere gerek yok, takım kurulumu 10-30 dakikada tamamlanıyor
- Taşınabilir ve mobil: Sökülebilir, tekerlekli ve kaldırılabilir, şantiyeler, dış ortamlar ve kurulum sahaları için uygundur
- Durable and robust: Resistant to high-temperature welding slag, impact-resistant, and not easily deformed, suitable for harsh on-site environments
- Çoklu proseslerle uyumlu: Kaynak, montaj, markalama, muayene, taşlama ve montaj için entegre kullanım
Tipik uygulama senaryoları
- Yapısal çelik bileşenlerin-yerinde montajı (I-kirişler, kare borular, kafes kirişler)
- İnşaat makineleri ve tarım makinelerinin-yerinde onarımı ve modifikasyonu
- Boruların ve flanşların-yerinde kaynaklanması (petrol, kimya ve HVAC uygulamaları)
- Gemilerin ve konteynerlerin-yerinde kaynak onarımı
- Sahada-ekipman destekleri, çerçeveler, korkuluklar ve çelik yapısal bileşenlerin imalatı
- Sergiler, geçici üretim hatları ve dış mekan projeleri için hızlı kalıplama ve montaj
Ortak özellikler
- Masa ölçüleri: 1000×500 / 1200×800 / 1500×1000 / 2000×1000 mm
- Delik aralığı: 50×50mm / 100×100mm (endüstri standardı)
- Malzeme: HT300 / Q355 / Dökme çelik alaşımı
- Yüzey işleme: Söndürme / Toz kaplama / Galvanizleme / Karartma / Kaynak sıçraması olmayan-yapışmaz kaplama
- Yük kapasitesi: 1–5 ton/㎡
- Aksesuarlar: Tespit pimleri, sıkma pensesi, açılı cetveller, destek ayakları, hareketli taban, katlanır bacaklar
Hakkımızda
Hassas kaynak fikstürlerinde uzmanlaşarak ve özünde saha çalışmasına yönelik yüksek-kaliteli Orijinal 3D kaynak tablolarıyla-, dünya çapındaki kullanıcılara istikrarlı, verimli ve esnek kaynak konumlandırma çözümleri sunuyoruz. Titiz işçiliğe ve teknolojik yeniliğe kendimizi adadık; sahadaki her- kaynak tezgahının hem hassas hem de dayanıklı olmasını sağlayarak müşterilerimizin kaynak kalitesini artırmasına, montaj maliyetlerini azaltmasına ve iş ortaklarımızla birlikte endüstriyel üretimde yeni zirveler oluşturmasına yardımcı oluyoruz.
