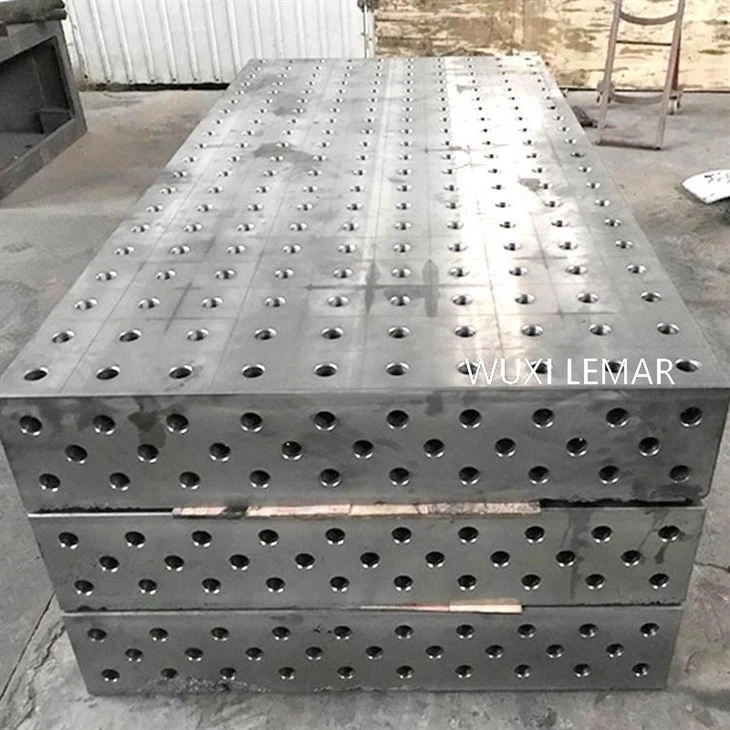

3D kaynak masası platformunun düz olup olmadığı nasıl belirlenir?

I. Profesyonel Ölçüm Araçlarının Kullanımı
1. Elektronik Seviye Ölçümü
Elektronik teraziyi platform yüzeyine yerleştirin ve kesme yöntemini kullanarak çeşitli noktalardaki yükseklik farkını ölçün. Yazılım düzlük hatasını otomatik olarak hesaplar. Hata 0,1 mm/1000 mm'den az veya buna eşitse (Sınıf 0 doğruluk standardı), platformun düzlüğü kabul edilebilirdir.
2. Teodolit-destekli Kalibrasyon
Büyük yapısal bileşenler için, platformun yatay düzleme dikliğini ölçmek için bir teodolit kullanın; yan ve üst yüzey arasındaki diklik hatasının 0,1 mm/200 mm'den az veya buna eşit olduğundan emin olun.
II. Çalıştırma Prosedürünün Önemli Noktaları
1. Saha Hazırlığı
Titreşim kaynaklarından uzak, düz ve sağlam bir zemin seçin ve platformun çevresinde 1,5-2 metrelik çalışma alanı bırakın.
2. Platform Denetimi
Masa yüzeyini temizledikten sonra çizik, ezik veya deformasyon olup olmadığını kontrol edin. Konumlandırma delikleri/T-yuvaları sağlam ve engelsiz olmalıdır.
3. Kalibrasyon Adımları
Modüler platformlar için, cıvataları sırayla sıkarak talimatlara göre monte edin;
Destek ayaklarının yüksekliğini (fren tekerlekleri veya kaldırma tipi) ayarlayarak seviyeyi ayarlayın; yük kapasitesi, platform özelliklerine uygun olmalıdır (örn. 2T standart tip).
III. Doğruluk Doğrulama Standartları
Nitelikli bir platformun aşağıdaki parametreleri karşılaması gerekir:
Düzlük: 0,1 mm/1000 mm'ye eşit veya daha az;
Diklik: Yan ve üst yüzey arasındaki hata 0,1 mm/200 mm'ye eşit veya daha az;
Yüzey pürüzlülüğü: 3,2μm'ye eşit veya daha az.
IV. Önlemler
Termal deformasyondan veya doğruluğu etkileyen uzun süreli yükten- kaçınmak için düzenli olarak kalibre edin (altı ayda bir önerilir);
Kullanımdan sonra masa yüzeyini temizleyin ve pas önleyici yağ-uygulayın ve uzun süre kullanılmadığında koruyucu bir filmle örtün.
